MAQUETA FISICA


CONCEPTUAL. IDEA

La maqueta pretende representar la idea del proyecto de manera clara. Era muy importante entender el proyecto y la importancia de los muros de piedra para entender todo el proyecto y eso fue lo que represente. Cartón ondulado para los muros y volúmenes negros para el edificio. Quería que se viera como si flotaran las líneas de muro y como yo me introducía dentro de ellas.


La idea de expandir la maqueta a al conjunto surge de querer unificar los diferentes formatos en los que se presentan los proyectos y el difícil manejo que esto supone para el transporte.
En mi caso tenia memorias A4 y planos A3 extendido a A1.
Después de algunos esbozos y pruebas, decidí que la mejor opción sería que los planos fueran la base y encima se colocara A4 y maqueta.
El titulo del proyecto iría en la zona de A4 estando el mismo formato de las memorias proyectado en los planos. La parte de los planos que quedaría debajo de la maqueta seria su base. En ella se trazarían las
líneas de los muros desde donde las cuales se elevarían los muros para formar la maqueta en el cajón superior. En un primer momento pretendía pintar esas líneas con espray negro pero durante el desarrollo tuve que anclar los muros a la base en algún momento y el rastro que dejo el montaje formaría la misma idea, dejando una huella.
Al querer que la maqueta flotara, para la caja asimile el aire a metacrilato. Ese sería el material que expandiría a todo.

Sería una caja con cajoneras para introducir memorias y planos y con la parte de la maqueta cerrada.

PARTE CONSTRUCTIVA.

Las planchas de metacrilato las tenía que encargar por lo que hice una plantilla para mandarle a la empresa que me las iba a hacer. Serian las dimensiones de la plancha acotando los agujeros que quería. Era importante que las hiciera iguales y yo rellenara lo que me interesaba porque así parecía como que en algún momento estuvo unido y yo lo separe.



A la hora de diferenciar las alturas prefería que fuera algo desmontable y regulable. Lo que me pareció más interesante fueron las varillas roscadas que finalmente se utilizaron. Estas se regularían con tuercas. Se realizo una tabla con el material y alturas a utilizar.

Materiales

-       Planchas de metacrilato encargadas                                      3 UNID
-       Tuerca de acero inoxidable de ∅4 mm                                    292 UNID
-       Tuerca autoblocante de acero inoxidable de 4 mm                        51 UNID
-       Arandela plana de acero inoxidable ∅4 mm                                192 UNID
-       Varilla roscada de acero inoxidable de ∅4 mm y 1 m
-       Varillas  largas (largo 17,4cm)                           18 UNID
-       Varillas  cortas del piso superior (largo 11cm)          14 UNID
-       Varillas  cortas del piso inferior (largo 8cm)           7 UNID
-       Tornillo de acero inoxidable de 4 mm y 1 cm                               5 UNID

Alturas/espesores

-       Plancha metacrilato                                                0,3 cm
-       Arandela                                                           0,09 cm  <  0,1 cm
-       Tuerca                                                             0,31 cm
-       Tuerca + arandela                                                 0,38 cm  < 0,4 cm
-       Tuerca autoblocante                                               0,50 cm
-       Tuerca autoblocante + arandela                                   0,58  cm  <  0,6  cm
-       Hueco  estante superior                                           9 cm
-       Hueco  estante superior                                           6 cm


PROCESO DE MONTAJE.

El montaje de volúmenes y muros se hicieron paralelamente al desarrollo de la caja.

VOLUMEN CONCEPTUAL

Se selecciona el material y se dimensiona a escala 1/200.
Se pintan los volúmenes con spray negro. Varias capas hasta que queden totalmente negros.


Se le da forma a los muros, prefijandolos en lo que será la base de la maqueta (y portada de planos)

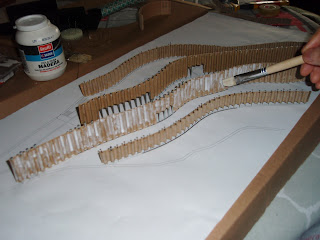

Se les dan varias capas de cola blanca hasta que mantengan la forma curva de los socalcos originales.




Se montan pegándolos con cola para la espuma expandida por la parte que tienen en común entre pisos (comunicaciones verticales y muros). Posteriormente se les clava un alambre fino que queda invisible.

La vivienda y el ultimo socalco se muestran como aislados y el muro irá unido por unos alambres mas gruesos que representan que la prolongación en esa zona se hizo de manera puntual. Para el anclaje al metacrilato se usa super-glue, indicado para la unión de estos materiales.



LA CAJA

Después de elegir y comprar el material. Se estima la altura para cortar las varillas. En un primer momento se realiza el primer corte con una sierra para metal pero el proceso era costoso y muy muy lento. Finalmente me traslado al taller del departamento de la universidad de Vigo, donde me permiten usar la maquinaria para cortarlas a medida y pulirlas.
La maquina que cortaba tenía una parte para la sujeción de la varilla y la sierra bajaba y producía el corte con precisión milimétrica. Con el corte las piezas se calentaban y habia que usar guantes.

Una vez cortadas las pasamos por otra máquina para pulirlas. Saltaban muchas chispas y hacia mucho ruido.


Ya con todo el materia se comienza el montaje. Como patas se usaran unos tornillos autorroscantes, que tienen la cabeza redonda. Luego para todos los huecos, arandela y dos tuercas para que quede perfectamente fijado.


La caja se iba levantando hasta completarse.
